QJP型不锈钢深井泵





一、QJP型不锈钢深井泵产品概述：


QJP型不锈钢深井泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工、铁路、矿山、工地供排水使用。



二、QJP型不锈钢深井泵产品特点：


1、电机、水泵一体、潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
3、安装、使用、维护方便简单占地面积小、不需要造泵房。
4、结构简单，节省原材料，管理得当与使用寿命有直接的关系。



三、QJP型不锈钢深井泵使用条件:


1、额定频率为50HZ，额定电压为380/220伏的电源。
2、水泵进水口必须在动水位1米以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3、水温一般不得高于20OC。
4、水质要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范围；
（3）氯离子含量不大于400毫克/升
5、要求井正直、进壁光滑。



四、QJP型不锈钢深井泵产品结构说明：


1、QJP型不锈钢深井泵由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的 压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。

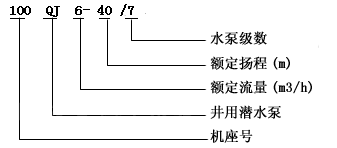

五、QJP型不锈钢深井泵型号意义:

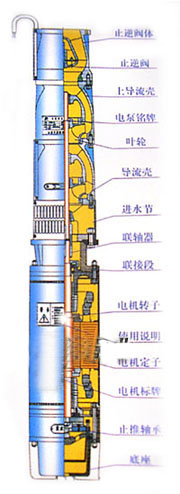

六、QJP型不锈钢深井泵结构说明:



七、QJP型不锈钢深井泵性能参数:

序号
型号
电机功率
流量扬程（m3/h)/h
出水管径
适用井径
HP
KW
1
100QJ1.5-40/7
0.5
0.37
1.5/40
2/35
3/25
40(1.5")
100
2
100QJ1.5-50/9
0.75
0.55
1.5/50
2/43
3/35
40(1.5")
100
3
100QJ1.5-70/12
1
0.75
1.5/70
2/63
3/50
40(1.5")
100
4
100QJ1.5-98/17
1.5
1.1
1.5/98
2/87
3/70
40(1.5")
100
5
100QJ1.5-127/23
2
1.5
1.5/127
2/115
3/92
40(1.5")
100
6
100QJ1.5-168/30
3
2.2
1.5/168
2/145
3/115
40(1.5")
100
7
100QJ1.5-260/45
5
3.7
1.5/260
2/245
3/200
40(1.5")
100
8
100QJ2-45/8
0.75
0.55
2/45
3/40
4/33
40(1.5")
100
9
100QJ2-63/11
1
0.75
2/63
3/57
4/48
40(1.5")
100
10
100QJ2-85/15
1.5
1.1
2/85
3/73
4/60
40(1.5")
100
11
100QJ2-115/21
2
1.5
2/115
3/100
4/85
40(1.5")
100
12
100QJ2-155/28
3
2.2
2/155
3/138
4/112
40(1.5")
100
13
100QJ2-235/42
5
3.7
2/235
3/205
4/170
40(1.5")
100
14
100QJ3-40/7
0.75
0.55
3/40
4/33
5/25
40(1.5")
100
15
100QJ3-55/10
1
0.75
3/55
4/43
5/35
40(1.5")
100
16
100QJ3-70/13
1.5
1.1
3/70
4/59
5/48
40(1.5")
100
17
100QJ3-100/18
2
1.5
3/100
4/87
5/65
40(1.5")
100
18
100QJ3-130/23
3
2.2
3/130
4/112
5/98
40(1.5")
100
19
100QJ3-180/33
5
3.7
3/180
4/156
5/130
40(1.5")
100
20
100QJ3-240/43
7.5
5.5
3/240
4/206
5/175
40(1.5")
100
21
100QJ4-45/8
1
0.75
4/45
5.5/40
7/35
40(1.5")
100
22
100QJ4-60/11
1.5
1.1
4/60
5.5/49
7/40
40(1.5")
100
23
100QJ4-73/13
2
1.5
4/73
5.5/60
7/50
40(1.5")
100
24
100QJ4-110/20
3
2.2
4/110
5.5/85
7/70
40(1.5")
100
25
100QJ4-150/28
5
3.7
4/155
5.5/127
7/95
40(1.5")
100
26
100QJ4-190/35
7.5
5.5
4/190
5.5/168
7/130
50(2")
100
27
100QJ6-40/7
1
0.75
6/40
8/30
10/20
50(2")
100
28
100QJ6-50/9
1.5
1.1
6/50
8/40
10/30
50(2")
100
29
100QJ6-62/11
2
1.5
6/62
8/53
10/41
50(2")
100
30
100QJ6-83/15
3
2.2
6/83
8/72
10/60
50(2")
100
31
100QJ6-120/23
5
3.7
6/120
8/102
10/82
50(2")
100
32
100QJ6-180/33
7.5
5.5
6/180
8/150
10/120
50(2")
100
33
100QJ8-40/7
1.5
1.1
8/40
10/32
12/25
50(2")
100
34
100QJ8-50/9
2
1.5
8/50
10/41
12/33
50(2")
100
35
100QJ8-78/14
3
2.2
8/78
10/65
12/52
50(2")
100
36
100QJ8-99/19
5
3.7
8/99
10/80
12/62
50(2")
100
37
100QJ8-138/25
7.5
5.5
8/138
10/110
12/85
50(2")
100
38
100QJ8-190/34
10
7.5
8/190
10/150
12/120
50(2")
100
39
100QJ12-40/7
2
1.5
12/40
14/30
16/23
50(2")
100
40
100QJ12-50/9
3
2.2
12/50
14/42
16/35
50(2")
100
41
100QJ12-75/15
5
3.7
12/75
14/63
16/50
50(2")
100
42
100QJ12-116/22
7.5
5.5
12/116
14/88
16/73
50(2")
100
43
100QJ12-152/28
10
7.5
12/152
14/123
16/98
50(2")
100
44
100QJ16-40/7
3
2.2
16/40
18/35
20/30
50(2")
100
45
100QJ16-50/9
5
3.7
16/50
18/44
20/39
50(2")
100
46
100QJ16-100/16
7.5
5.5
16/100
18/83
20/61
50(2")
100
47
100QJ16-125/23
10
7.5
16/125
18/98
20/73
50(2")
100
48
150QJ25-30/3
5
3.7
25/30
30/25
35/20
80(3")
100
49
150QJ25-45/5
7.5
5.5
25/45
30/40
35/30
80(3")
150
50
150QJ25-60/7
10
7.5
25/60
30/55
35/45
80(3")
150
51
150QJ25-75/9
15
11
25/75
30/65
35/55
80(3")
150
52
150QJ35-35/4
7.5
5.5
35/35
40/30
45/25
80(3")
150
53
150QJ35-45/6
10
7.5
35/45
40/40
45/30
80(3")
150
54
150QJ35-55/8
15
11
35/55
40/50
45/40
80(3")
150
55
150QJ35-70/10
20
15
35/70
40/60
45/50
80(3")
150
56
150QJ15-100/24
20
15
15/200
20/160
25/110
80(3")
150
57
150QJ15-240/30
25
18.5
15/240
20/200
25/130
80(3")
150
58
150QJ15-280/37
30
22
15/280
20/240
25/160
80(3")
150
59
150QJ40-90/13
20
15
40/90
45/75
50/60
80(3")
150
60
150QJ40-110/16
25
18.5
40/110
45/100
50/70
80(3")
150
61
150QJ40-140/19
30
22
40/140
45/110
50/90
80(3")
150
62
150QJ40-180/25
40
30
40/170
45/150
50/130
80(3")
150
63
150QJ50-140/21
40
30
50/140
55/110
60/80
80(3")
150
64
150QJ50-170/27
50
37
50/180
55/140
60/110
80(3")
150
65
150QJ70-130/12
50
37
70/130
80/100
90/80
80(3")
150
66
150QJ70-160/14
60
45
70/160
80/120
90/100
80(3")
150
67
150QJ90-120/11
60
45
90/120
100/100
110/80
80(3")
150
